烧绿石(黄绿石)(Pyrochlore)(Na,Ca,Fe,U,Th)2( Nb,Ti)2O6(F,OH)或CaNaNb2O6F：Nb2O5 58%, TR2O3 3.5%, TiO2 9%, CaO 18%, Na2O 4.3%，并含有Mn、Mg、Al、Fe、Th、Zr、Ta、U等。另有数据是：Na2O 8.52%，CaO 15.41%，Nb2O5 73.05%，F 5.22%。A组阳离子Ca、Na常可被U、TR、Y、Th、Pb、Sr、Bi代替，从而出现以下变种：铈烧绿石，含CeO达13%；水烧绿石，含H2O 6.8%；铀烧绿石，含UO2 10-20%；钇铀烧绿石，含UO2 9-11%，TR 12%；铈铀烧绿石，含Ce2O3 13%，U3O8 7%；铀钽烧绿石，含UO3 15%，Ta2O5 13%；钇铀钽烧绿石，含ΣY2O3 11%，Ta2O5 30%，U3O8 9%；铀铅烧绿石，含UO3 21%，PbO 7%；钡锶烧绿石，含BaO 12%，SrO 6%；铅烧绿石，含PbO 39%。当铌主要被钽置换时，则成为细晶石。

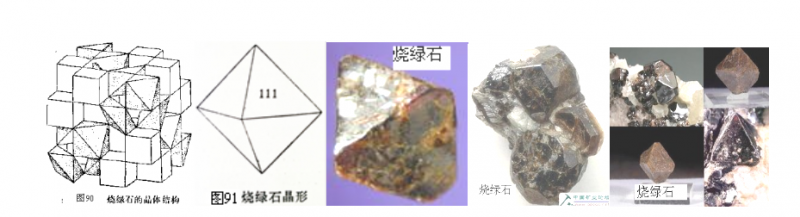

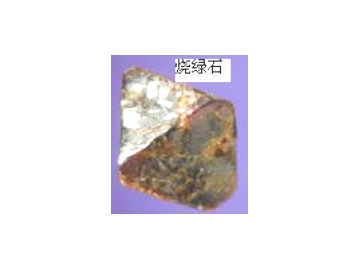

基本特征: 等轴晶系，a0=1.020-1.040nm，a0值与Ti含量成反相关；而A组阳离子的成分变化并不引起a0值的规律变化。晶体呈八面体、菱形十二面体(图90，图91)，一般为不规则粒状体或致密块状集合体。有时见依(111)的贯穿双晶。烧绿石红褐色至黑色、棕色、棕黄色，有时为浅黄色、黄绿色、黑褐色；少数为黑色。条痕白色、淡褐或淡黄色。深色烧绿石为浅黄色和浅褐色。解理(111)，中等或不清楚。不平坦-贝壳状断口。玻璃光泽、油脂光泽至沥青光泽，变生为非晶质蜕晶时其光泽暗淡。半透明，细小颗粒或碎屑边缘半透明或透明。贝壳状断口。硬度5-6。比重4.1-5.4，随蜕晶化程度增强而降低。弱磁性或无电磁性。具强放射性。与其他Nb、Ta氧化物用X射线分析区别。
光学性质：油浸薄片透明、呈浅黄色、浅红褐色。均质体。有时因次生变化而有异常的重折率。N=1.93—2.19，有时能低到1.780以下。
化学性质：烧绿石不溶于HCl和HNO3，溶于浓H2SO4。Na2CB4O7·10H2O(硼砂) - Na2CO3(碳酸钠)混合熔融，珠球插入小试管中，滴入3-4滴饱和(NH4)2C2O4(草酸铵)溶液加热溶解可形成H3[NbO(C2O4)3]化合物，加入少许NH4Cl和几滴丹宁溶液，温热片刻，出现橙红色沉淀，因含U其硼砂和NaF珠球在萤光下发绿色和黄绿色光。
鉴别特征：粒状及不规则碎屑烧绿石外形像榍石、锆石、独居石、某些钙铁榴石及闪锌矿。与前三者1区别是烧绿石为均质体。与闪锌矿的区别是烧绿石解理不发育，不溶于酸。与钙铁榴石区别是烧绿石一般无磁性，金刚光泽或油脂光泽，具铌反应。烧绿石差热曲线上在536℃处有一明显的放热峰。
成因产状：烧绿石产于钠长石化碱性花岗岩、正长岩、霞石正长岩及派生的伟晶岩中，与钠铁闪石、霓石、铁锂云母、锆石、褐帘石、榍石等共生。在稀有碳酸岩矿床中，烧绿石发育广泛，与磷灰石、磁铁矿、金云母、阳起石、磁黄铁矿、铌钙铁矿、钙钛矿、锆石、斜锆石等共生。烧绿石也在上述各类岩石的风化壳及附近砂矿中产出，伴生矿物有锆石、磁铁矿、钛铁矿、榍石、透辉石、电气石、独居石、易解石、铌铁矿、褐帘石、磷灰石等。
免责声明：矿库网文章内容来源于网络，为了传递信息，我们转载部分内容，尊重原作者的版权。所有转载文章仅用于学习和交流之目的，并非商业用途。如有侵权，请及时联系我们删除。感谢您的理解与支持。
